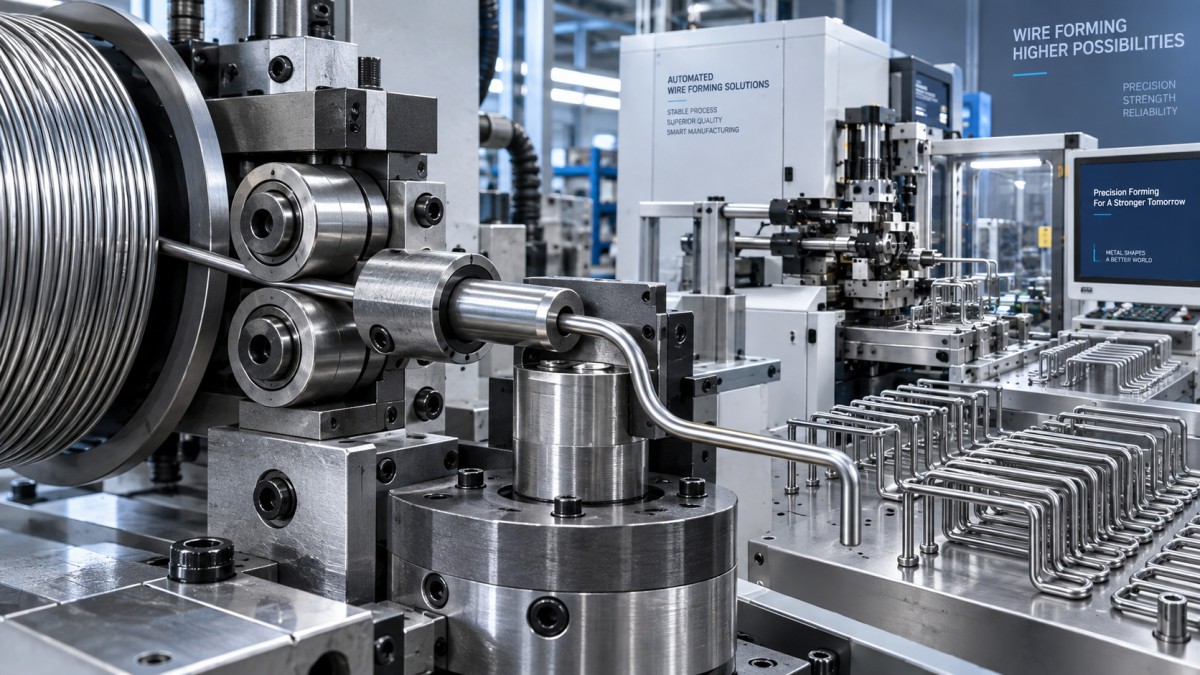

Dung sai đường kính dây hợp kim ảnh hưởng như thế nào đến độ chính xác tạo hình tự động

Tạo hình tự động không phản ứng theo đường kính dây danh nghĩa; nó phản ứng theo đường kính thực tế đi vào các con lăn cấp liệu, thanh dẫn hướng, khuôn và dụng cụ uốn tại thời điểm đó. Khi Dây hợp kim biến thiên vượt quá dung sai được giả định trong quá trình cài đặt, máy vẫn có thể hoạt động, nhưng chiều dài cấp liệu, góc uốn, độ đàn hồi hồi phục và tải trọng dụng cụ có thể bị thay đổi. Đó là cách biến thiên kích thước tưởng chừng nhỏ trở thành vấn đề về tính lặp lại, chất lượng và, trong một số ứng dụng, an toàn.

Câu hỏi thực tế không phải là liệu có tồn tại dung sai đường kính hay không. Mọi quy cách dây đều có dung sai. Câu hỏi là liệu mức biến thiên cho phép có tương thích với quá trình tạo hình, trạng thái hợp kim và dung sai chức năng của chi tiết hoàn thiện hay không. Dung sai có thể phù hợp cho một mối uốn hở đơn giản nhưng lại không thể chấp nhận đối với lò xo quấn chặt, kẹp giữ tạo hình hoặc chi tiết chịu chu kỳ cao.

Vì sao thay đổi đường kính ảnh hưởng đến dây chuyền tạo hình

Đường kính dây ảnh hưởng đến cả lượng vật liệu được đưa qua máy và lực cần thiết để biến dạng vật liệu. Tiết diện lớn hơn một chút có diện tích mặt cắt ngang lớn hơn, do đó chống uốn mạnh hơn. Tiết diện nhỏ hơn một chút dễ uốn hơn và có thể đi qua thiết bị cấp liệu theo cách khác. Trong thiết bị tự động, các tác động này được khuếch đại vì thiết lập được giữ cố định trong khi vật liệu thay đổi.

Con lăn cấp liệu là điểm khởi đầu thường gặp. Áp lực của chúng được chọn để kẹp dây mà không làm xước hoặc làm dẹt dây. Nếu dây đầu vào lớn hơn dự kiến, áp lực con lăn tăng lên và có thể gây hư hại bề mặt, lực cản quá mức hoặc biến dạng. Nếu dây nhỏ hơn, các con lăn có thể bị trượt. Khi đó, bộ mã hóa cấp liệu có thể ghi nhận chuyển động của con lăn thay vì chuyển động thực tế của vật liệu, dẫn đến chiều dài cắt không chính xác hoặc các vị trí uốn bị sai lệch.

Đường kính cũng ảnh hưởng đến mối quan hệ giữa dây và dụng cụ. Thanh dẫn hướng và bộ nắn thẳng có khe hở giới hạn. Sự biến thiên có thể làm thay đổi độ đồng tâm khi dây đi vào khuôn, đặc biệt khi máy sử dụng nhiều điểm dẫn hướng trước một góc uốn chặt. Dây đi vào lệch tâm làm tăng khả năng uốn không đối xứng, trầy xước, xước cục bộ và góc uốn không ổn định.

Góc uốn chỉ là một phần của vấn đề độ chính xác

Có thể dễ dàng coi dung sai đường kính là vấn đề kiểm tra kích thước và độ đàn hồi hồi phục là vấn đề về tính chất vật liệu. Trong sản xuất, chúng tương tác với nhau. Đường kính tăng thường làm tăng độ cứng uốn; với cùng chương trình máy và vị trí dụng cụ, góc hoàn thiện có thể mở ra hoặc bán kính uốn có thể thay đổi. Với đường kính nhỏ hơn, chi tiết có thể bị uốn quá mức hoặc có bán kính chặt hơn.

Đối với các hợp kim nền niken, coban hoặc sắt có độ bền cao, sự tương tác có thể rõ rệt hơn vì lực tạo hình vốn đã cao và độ đàn hồi hồi phục có thể đáng kể. Trạng thái xử lý nhiệt, đặc tính kéo và độ nhất quán giữa các lô vẫn quan trọng, nhưng đường kính ổn định giúp tránh việc các biến số này bị cộng dồn do kích thước tiết diện thay đổi.

Đường kính trung bình có thể che giấu khuyết tật

Một cuộn dây có thể đáp ứng kết quả đường kính trung bình nhưng vẫn hoạt động kém trong máy tạo hình tự động. Điều quan trọng là phạm vi biến thiên dọc theo chiều dài có thể sử dụng, không chỉ là một vài phép đo tại đầu cuộn. Thay đổi đường kính cục bộ có thể gây lỗi cấp liệu gián đoạn hoặc một cụm lỗi góc sau nhiều chi tiết đạt yêu cầu. Những lỗi này thường bị chẩn đoán nhầm là do dụng cụ mòn, bôi trơn kém hoặc vấn đề chương trình máy.

Độ tròn cần được quan tâm tương tự. Dây nằm trong giới hạn đường kính ở một hướng đo nhưng hơi ôvan có thể không tiếp xúc nhất quán với con lăn, thanh dẫn hướng và khuôn khi xoay qua máy. Kết quả có thể là lực kẹp và phản ứng uốn thay đổi, ngay cả khi một lần đo bằng thước cặp có vẻ đạt yêu cầu. Đối với các chi tiết tạo hình quan trọng, kế hoạch kiểm tra nên xác định cách lấy mẫu đường kính dọc theo cuộn dây và cách đánh giá độ tròn, thay vì chỉ dựa vào kích thước danh nghĩa.

Thiết lập dung sai dây dựa trên năng lực quá trình

Không có dung sai “chính xác” nào phù hợp cho mọi hoạt động tạo hình tự động. Giới hạn phù hợp cần được xác định từ công đoạn nhạy cảm nhất trong quá trình: độ chính xác cấp liệu, khe hở dụng cụ nhỏ nhất, yêu cầu góc uốn chặt nhất hoặc độ lắp khít chức năng cuối cùng.

• Bắt đầu từ yêu cầu của chi tiết hoàn thiện. Xác định kích thước nào ảnh hưởng đến lắp ráp, lực nén trước, lực giữ hoặc khe hở. Một mối uốn mang tính thẩm mỹ thường có thể chấp nhận biến thiên lớn hơn so với chi tiết kiểm soát chức năng liên quan đến an toàn.
• Đánh giá độ nhạy của máy. Kiểm tra thiết kế con lăn cấp liệu, bố trí bộ mã hóa, khe hở dẫn hướng, bán kính uốn và liệu chương trình có bao gồm bù trừ hay không. Máy có cảm biến vòng kín có thể giảm một số ảnh hưởng, nhưng không loại bỏ được biến thiên vật liệu.
• Tách biệt kiểm soát kích thước với kiểm soát vật liệu. Đường kính, độ ôvan, tình trạng bề mặt, độ tôi và độ cong tự nhiên hoặc độ xoắn của cuộn dây cần được xem xét cùng nhau. Chỉ siết chặt dung sai đường kính sẽ không khắc phục được dây đi vào máy với độ cong dư quá mức.
• Xác nhận ở tốc độ sản xuất. Thử nghiệm cài đặt ngắn có thể không bộc lộ biến thiên giữa các cuộn, sự tích nhiệt hoặc tải dụng cụ tăng dần. Việc đánh giá nên bao gồm tạo hình liên tục và kiểm tra các chi tiết từ những vị trí khác nhau trong cuộn.

Một sai lầm phổ biến khi mua hàng là quy định dung sai đường kính hẹp nhất có thể mà không xem xét phần còn lại của lộ trình gia công. Điều đó có thể làm tăng chi phí mà không giải quyết được nguồn biến thiên thực tế. Ngược lại, chấp nhận dung sai thương mại rộng vì đường kính danh nghĩa là đúng thường chuyển chi phí sang thời gian cài đặt, phân loại, gia công lại và thời gian ngừng máy ngoài kế hoạch.

Mài mòn dụng cụ và rủi ro an toàn

Kích thước dây không nhất quán làm thay đổi áp lực tiếp xúc tại rãnh con lăn, con lăn nắn thẳng và khuôn tạo hình. Theo thời gian, điều này có thể đẩy nhanh sự mài mòn không đều và làm quá trình kém ổn định hơn. Người vận hành có thể bù trừ bằng cách tăng áp lực con lăn hoặc điều chỉnh cài đặt uốn liên tục. Những điều chỉnh đó có thể che lấp vấn đề vật liệu đồng thời làm tăng nguy cơ đứt dây, phế liệu sắc nhọn, dừng máy đột ngột hoặc hư hỏng trong quá trình can thiệp thủ công.

Đối với quản lý an toàn, các cảnh báo cấp liệu lặp lại hoặc hiện tượng đẩy chi tiết ra không liên tục nên được xem là tín hiệu về độ ổn định của quá trình, chứ không chỉ là phiền toái đối với người vận hành. Quy trình khóa và tiếp cận vẫn rất cần thiết khi xử lý kẹt máy, nhưng việc phòng ngừa bắt đầu từ thượng nguồn: xác nhận nhận dạng vật liệu, hướng dây, cách xử lý cuộn và tính nhất quán kích thước trước khi tiếp tục sản xuất.

Phù hợp quy cách với hợp kim và ứng dụng

Việc lựa chọn hợp kim và kiểm soát kích thước cần được quy định cùng nhau. Các mác chống ăn mòn và chịu nhiệt được sử dụng trong chế biến hóa chất, phát điện, hàng không vũ trụ hoặc các ứng dụng lò xo cường độ cao có thể đòi hỏi đặc tính tạo hình khác biệt đáng kể so với dây thép cacbon tiêu chuẩn. Quy cách mua hàng cần nêu rõ mác hợp kim hoặc thành phần hóa học yêu cầu, trạng thái giao hàng, đường kính danh nghĩa và dung sai, phương pháp kiểm tra áp dụng, tiêu chí chấp nhận bề mặt, tình trạng cuộn và tài liệu cần thiết cho khả năng truy xuất nguồn gốc.

Khi một dự án cũng yêu cầu thanh vật liệu cho các trục, chi tiết liên kết, ty van hoặc chi tiết gia công liên quan, dạng vật liệu không nên được coi là có thể thay thế cho dây tạo hình. Một thanh hợp kim nền niken có thể phù hợp cho các chi tiết cường độ cao đi kèm đó, bao gồm các mác như Inconel, Hastelloy và Monel, nhưng phạm vi đường kính thanh và quy trình gia công không xác định dung sai cần thiết cho tạo hình dây tự động.

Công ty TNHH Thép Đặc chủng Titan Niken Sơn Đông cung cấp nhiều loại vật liệu hợp kim đặc biệt nền niken, nền sắt, chống ăn mòn, chịu nhiệt độ cao, chính xác, titan, zirconi và các loại khác. Đối với ứng dụng dây tạo hình, trao đổi kỹ thuật hữu ích nên bắt đầu từ yêu cầu về máy và chi tiết hoàn thiện, sau đó xác định ngược lại một quy cách dây được kiểm soát thay vì chỉ lựa chọn vật liệu dựa trên tên hợp kim danh nghĩa.

Cần kiểm tra gì khi bắt đầu xuất hiện khuyết tật

Khi góc uốn bị lệch hoặc xuất hiện lỗi cấp liệu, hãy so sánh các phép đo dây thực tế từ cuộn bị ảnh hưởng với một cuộn ổn định đã biết. Đo tại nhiều vị trí và hướng khác nhau, sau đó kiểm tra độ ôvan, hư hại bề mặt, lượng chất bôi trơn còn lại và độ cong dư. Tiếp theo, kiểm tra rãnh con lăn, độ thẳng hàng của thanh dẫn hướng, độ mòn khuôn và hoạt động của bộ mã hóa. Trình tự này ngăn ngừa một lỗi thường gặp: thay đổi chương trình tạo hình trước khi xác định liệu vật liệu đến dụng cụ có nhất quán về kích thước hay không.

Tạo hình tự động đáng tin cậy phụ thuộc vào một hệ thống ổn định, không phải một kết quả kiểm tra đơn lẻ. Khi dung sai dây phù hợp với thiết bị và được xác minh trên toàn bộ cuộn, hành vi cấp liệu trở nên dễ dự đoán hơn, dụng cụ bền lâu hơn và hành động khắc phục có thể tập trung vào những thay đổi thực tế của quá trình thay vì sự không chắc chắn về kích thước lặp đi lặp lại.
