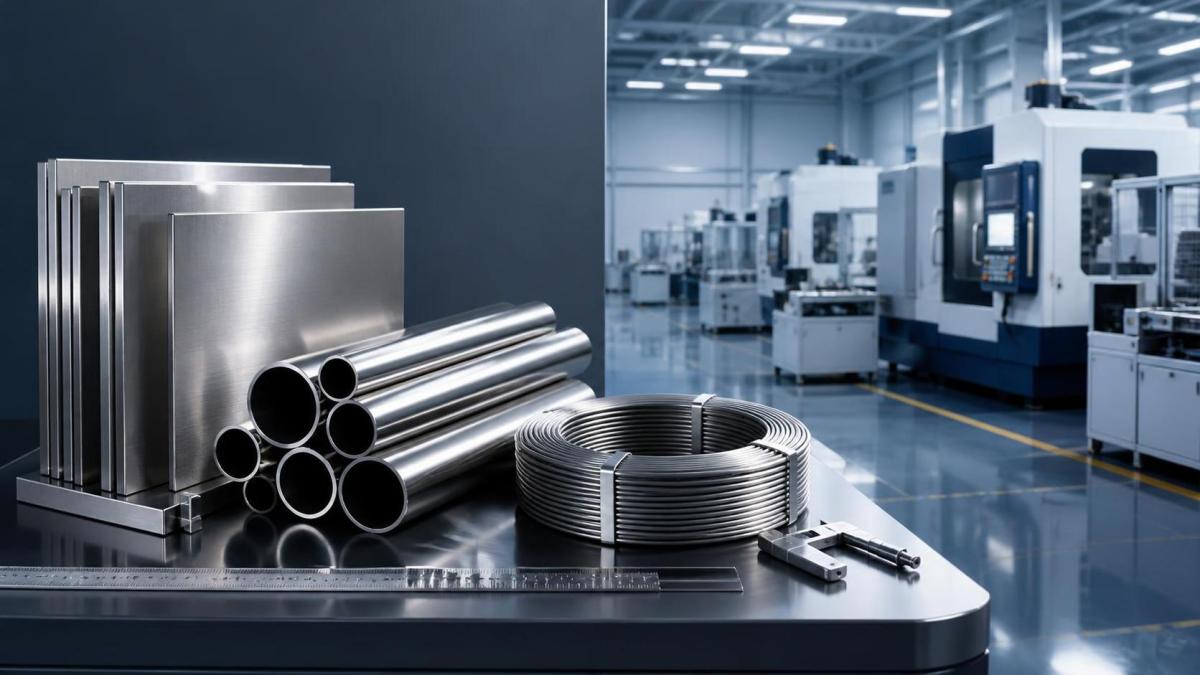

Hướng dẫn về tấm, lá, ống, thanh và dây hợp kim niken

Tấm, lá, ống, thanh và dây hợp kim niken không phải là các dạng có thể thay thế cho nhau trong cùng một quyết định mua hàng. Chúng có thể được sản xuất từ cùng một mác danh nghĩa, nhưng quy trình chế tạo, dung sai kích thước, tình trạng bề mặt, yêu cầu thử nghiệm và rủi ro gia công hạ nguồn có thể rất khác nhau. Đối với người mua và kỹ sư làm việc trong lĩnh vực chế biến hóa chất, phát điện, môi trường hàng hải, hàng không vũ trụ, dầu khí hoặc thiết bị nhiệt độ cao, dạng vật liệu thường quan trọng không kém ký hiệu hợp kim trên chứng chỉ.

Câu hỏi thực tế hiếm khi là “Hợp kim niken nào tốt nhất?” Thông thường, câu hỏi là: dạng vật liệu và mác nào có thể chịu được tổ hợp cụ thể gồm nhiệt độ, áp suất, tiếp xúc với clorua, môi trường khử, tải trọng chu kỳ, hàn và các giới hạn bảo trì mà không tạo ra chi phí hoặc khó khăn gia công không cần thiết? Câu trả lời hợp lý bắt đầu từ môi trường sử dụng, không phải từ một tên hợp kim quen thuộc.

Vì sao hợp kim niken cần được xem xét kỹ hơn

Hợp kim nền niken được lựa chọn khi thép không gỉ, thép cacbon hoặc thép chịu nhiệt thông thường gần đạt đến giới hạn của chúng. Giá trị của chúng đến từ khả năng kết hợp tính chống ăn mòn, chống oxy hóa, độ bền ở nhiệt độ cao và độ ổn định luyện kim. Crom thường hỗ trợ khả năng chống oxy hóa và ăn mòn tổng thể; molypden có thể cải thiện khả năng kháng axit khử và môi trường chứa clorua; đồng quan trọng trong một số ứng dụng nước biển và axit hydrofluoric; coban, nhôm, titan và các nguyên tố bổ sung khác có thể hỗ trợ độ bền nhiệt độ cao hoặc đặc tính hóa bền kết tủa.

Khả năng rộng này không nên bị hiểu nhầm là khả năng kháng mọi môi trường. Một hợp kim niken hoạt động tốt trong khí oxy hóa nóng có thể không phải là lựa chọn phù hợp cho axit hydrochloric ướt. Một mác được chọn cho nước biển có thể không duy trì đủ độ bền trong hệ thống khí xả tua-bin. Việc lựa chọn vật liệu phải tính đến môi chất thực tế, chất nhiễm bẩn, nồng độ, nhiệt độ vận hành, áp suất, điều kiện dòng chảy, khe hở, cặn bám và chu kỳ dừng máy.

Trong mua sắm, đây là lúc các sai lầm tốn kém bắt đầu. Một quy cách chỉ ghi “hợp kim niken” để lại quá nhiều nội dung cho việc diễn giải. Mác, dạng sản phẩm, tiêu chuẩn áp dụng, kích thước, trạng thái, thử nghiệm, khả năng truy xuất nguồn gốc và mọi yêu cầu bổ sung cần được xác định trước khi so sánh báo giá.

Bắt đầu từ môi trường, sau đó chọn nhóm hợp kim

Đối với các ứng dụng mà ăn mòn là yếu tố chi phối, hợp kim niken-crom-molypden thường được xem xét cho các điều kiện khắc nghiệt có axit, clorua và hỗn hợp hóa chất. Hợp kim niken-đồng thường phù hợp với thiết bị hàng hải, hệ thống nước biển và một số môi trường hóa chất nhất định. Các mác niken-crom-sắt được sử dụng rộng rãi khi cần khả năng chống oxy hóa, độ bền nhiệt và hiệu suất chống ăn mòn hợp lý. Hợp kim niken nhiệt độ cao thường được chỉ định cho các bộ phận đốt cháy, lò nung, tua-bin và hàng không vũ trụ, nơi khả năng chống rão và mỏi nhiệt là quan trọng.

Sự khác biệt giữa khả năng chống ăn mòn và độ bền ở nhiệt độ cao đặc biệt quan trọng. Một hợp kim có thể chống oxy hóa ở nhiệt độ cao nhưng mất độ bền cơ học hữu ích dưới tải trọng duy trì. Ngược lại, một hợp kim hóa bền kết tủa có độ bền cao có thể yêu cầu xử lý nhiệt được kiểm soát chặt chẽ và ít linh hoạt hơn trong công việc hàn hoặc sửa chữa. Tuổi thọ sử dụng phụ thuộc vào toàn bộ phạm vi vận hành, thay vì chỉ một tính chất nổi bật.

Khi đánh giá nhiệt độ vận hành được công bố, hãy coi đó là điểm khởi đầu chứ không phải phê duyệt thiết kế. Giới hạn có thể thay đổi đáng kể theo thành phần hợp kim, mức ứng suất, môi trường khí quyển, hình dạng bộ phận, chu kỳ nhiệt và quy chuẩn thiết kế áp dụng. Đối với thiết bị quan trọng, nhiệt độ cuối cùng, ứng suất cho phép và các giả định về ăn mòn cần được xác minh theo tiêu chuẩn liên quan và tính toán kỹ thuật.

Mỗi dạng sản phẩm thay đổi điều gì trong thực tế

Tấm và lá thường được sử dụng cho bình chịu áp lực, vỏ bộ trao đổi nhiệt, lớp lót lò phản ứng, bộ phận tháp rửa khí, hệ thống ống dẫn, bộ phận lò nung và thiết bị hóa chất chế tạo. Ranh giới phân loại thường dựa trên chiều dày, mặc dù quy ước thương mại chính xác thay đổi theo nhà cung cấp và tiêu chuẩn. Việc lựa chọn tấm đòi hỏi chú ý đến dung sai chiều dày, độ phẳng, kiểm tra siêu âm khi cần thiết, tình trạng cạnh, độ hoàn thiện bề mặt và khả năng hàn. Các tiết diện dày cũng làm tăng mối quan ngại về tính chất theo chiều dày, nhiệt lượng đầu vào khi hàn và sự sẵn có của kim loại điền đầy tương thích.

Đối với lá, các chi tiết gia công thường có tính quyết định. Uốn góc nhỏ, dập vuốt sâu, cắt laser, dập định hình và các bề mặt kiến trúc hoặc bề mặt quy trình được đánh bóng đều có thể yêu cầu một trạng thái tôi và bề mặt hoàn thiện cụ thể. Người mua không nên giả định rằng vật liệu được cung cấp ở trạng thái ủ sẽ có ứng xử giống sản phẩm gia công nguội trong các công đoạn tạo hình. Chiều rộng cuộn, chất lượng mép xẻ, màng bảo vệ và độ sạch bề mặt cũng có thể ảnh hưởng đến tỷ lệ thành phẩm trong sản xuất tự động.

Ống và ống dẫn là thành phần trọng tâm trong bộ trao đổi nhiệt, bình ngưng, hệ thống thiết bị đo, đường chuyển hóa chất, ống bức xạ lò nung và thiết bị ngoài khơi. Quyết định đầu tiên là kết cấu không hàn hay hàn có phù hợp hay không. Ống không hàn có thể được ưu tiên cho một số ứng dụng áp suất cao, yêu cầu tính toàn vẹn cao hoặc ăn mòn nghiêm trọng. Ống hàn có thể phù hợp về kỹ thuật và hấp dẫn về thương mại trong nhiều điều kiện sử dụng, nhưng chất lượng mối hàn, xử lý mối hàn, thử dòng điện xoáy, thử thủy tĩnh và hiệu suất chống ăn mòn của đường hàn cần phù hợp với ứng dụng.

Quy cách ống cần nêu rõ đường kính ngoài, chiều dày thành, chiều dài, độ thẳng, trạng thái tôi, điều kiện đầu ống và phương pháp thử yêu cầu. Trong bộ trao đổi nhiệt, cũng cần đánh giá ứng xử giãn nở, khả năng tương thích giữa ống và tấm ống, nguy cơ cáu cặn, rung động và khả năng ăn mòn khe hở. Lựa chọn hợp kim ống xuất sắc sẽ không bù đắp được cho thiết kế bộ trao đổi nhiệt kém hoặc hóa học nước không phù hợp.

Thanh thường được dùng cho van gia công, chi tiết liên kết, trục, bộ phận bơm, đầu nối, đầu phun và phần cứng kết cấu. Tại đây, khả năng gia công, độ thẳng của thanh, tính toàn vẹn siêu âm, cấu trúc hạt và tính chất cơ học cuối cùng có thể mang tính quyết định. Một số hợp kim niken cường độ cao hóa bền biến dạng nhanh, đòi hỏi dụng cụ phù hợp, thông số gia công ổn định và kế hoạch thời gian chu kỳ thực tế. Đối với bu lông và bộ phận giữ áp, người mua cũng nên xác nhận liệu chứng nhận có áp dụng cho thanh được cung cấp hay cho bộ phận hoàn thiện đã xử lý nhiệt hay không.

Dây được dùng cho lò xo, lưới, phần tử gia nhiệt điện trở, vật tư hàn, chi tiết liên kết, màn lọc và các bộ phận chính xác. Yêu cầu đối với dây thường nhạy cảm hơn với độ ổn định đường kính, dải độ bền kéo, độ dẻo, chất lượng cuộn, độ cong và độ xoắn, cũng như tình trạng bề mặt. Trong các ứng dụng dây mảnh, biến động nhỏ có thể ảnh hưởng đến quá trình tạo hình tự động hoặc hiệu suất điện. Dây dùng để hàn không chỉ cần phù hợp với hợp kim nền mà còn với quy trình hàn, môi chất sử dụng và mọi xử lý nhiệt sau hàn.

Tên mác là chưa đủ để kiểm soát hoạt động mua hàng

Hai chào giá có thể nêu cùng một mác hợp kim nhưng khác biệt đáng kể về khả năng sử dụng. Một chào giá có thể sử dụng quy trình nấu luyện được kiểm soát với khả năng truy xuất đầy đủ và kiểm tra bên thứ ba; chào giá khác có thể chỉ cung cấp chứng chỉ hóa học cơ bản. Không lựa chọn nào tự động là sai, nhưng không nên đánh giá chúng là tương đương khi hậu quả hư hỏng là nghiêm trọng.

Chứng chỉ thử nghiệm vật liệu cần được xem xét không chỉ về thành phần hóa học của hợp kim. Hãy kiểm tra dạng sản phẩm, số mẻ nấu, kích thước, trạng thái, kết quả thử cơ tính, phiên bản tiêu chuẩn và liệu chứng chỉ có xác định kết quả thực tế hay chỉ nêu tuyên bố phù hợp. Khi hợp kim được dùng cho hệ thống áp lực có quy định, chương trình hàng không vũ trụ, dịch vụ liên quan đến hạt nhân hoặc nhà máy hóa chất an toàn trọng yếu, có thể cần thêm hồ sơ và kiểm tra độc lập. Các yêu cầu áp dụng cần được xác nhận với đơn vị chủ quản quy chuẩn liên quan hoặc quy cách dự án【Cần xác minh】.

Gia công có thể làm thay đổi hiệu suất chống ăn mòn

Hợp kim niken thường được mua vì khả năng chống ăn mòn, sau đó lại bị suy giảm do thực hành gia công kém. Nhiễm sắt từ dụng cụ thép cacbon, mảnh vụn mài bám dính, màu nhiệt gần mối hàn, kim loại điền đầy không phù hợp, nhiệt lượng đầu vào quá mức hoặc làm sạch không hoàn toàn đều có thể tạo ra nguy cơ ăn mòn cục bộ. Các xưởng nên tách riêng dụng cụ khi có thể, kiểm soát vật tư tiêu hao, sử dụng quy trình hàn đủ điều kiện và chỉ định phương pháp làm sạch hoặc tẩy gỉ phù hợp với hợp kim và môi trường sử dụng.

Hàn cần được chú ý đặc biệt. Nhiều hợp kim niken dễ hàn khi quy trình được kiểm soát đúng cách, nhưng “có thể hàn” không có nghĩa là bất kỳ kim loại điền đầy, khí bảo vệ hoặc nhiệt lượng đầu vào nào cũng được chấp nhận. Kim loại điền đầy có thể được lựa chọn để duy trì khả năng chống ăn mòn của kim loại mối hàn, bù cho sự pha loãng hoặc phù hợp với các liên kết khác loại. Trong môi trường khắc nghiệt, mối hàn và vùng ảnh hưởng nhiệt có thể trở thành khu vực giới hạn của một bộ phận vốn được lựa chọn hợp kim tốt.

Việc tạo hình và gia công cũng cần được lập kế hoạch sớm. Hợp kim niken có thể yêu cầu tải trọng tạo hình cao hơn thép không gỉ austenit, và đặc tính hóa bền biến dạng của chúng có thể ảnh hưởng đến bán kính uốn, ủ trung gian, mài mòn dụng cụ và độ ổn định kích thước. Yêu cầu mức giá vật liệu ban đầu thấp nhất mà không tính đến tỷ lệ thành phẩm gia công có thể dẫn đến chi phí chi tiết hoàn thiện cao hơn.

Vị trí của dải hợp kim nhiệt độ cao trong bức tranh tổng thể

Không phải mọi điều kiện làm việc ở nhiệt độ cao đều cần hợp kim hoàn toàn nền niken. Trong các ứng dụng như lò công nghiệp, bộ trao đổi nhiệt, thiết bị phát điện và một số bộ phận hàng không vũ trụ, dải hợp kim nhiệt độ cao nền sắt có thể mang lại sự cân bằng thực tế giữa khả năng chịu nhiệt, chống oxy hóa, độ bền và chi phí vật liệu. Thành phần, nhiệt độ, tải trọng, môi trường và tuổi thọ vận hành dự kiến vẫn là các yếu tố chi phối.

Đối với các chi tiết chế tạo có chiều dày mỏng, người mua có thể so sánh lá hợp kim niken vớiDải thép hợp kim nhiệt độ cao ở các chiều dày thường gắn với sản xuất dải, chẳng hạn từ 0.1 mm đến 3 mm. Một số hệ hợp kim nhiệt độ cao được mô tả là phục vụ trong khoảng từ 650°C đến 1000°C, nhưng giới hạn sử dụng thực tế phụ thuộc nhiều vào mác và điều kiện làm việc【Cần xác minh】. So sánh này hữu ích khi rủi ro chính là oxy hóa và biến dạng nhiệt thay vì ăn mòn nước nghiêm trọng.

Các giả định phổ biến cần được xem xét kỹ

• “Hàm lượng niken cao hơn luôn có nghĩa là chống ăn mòn tốt hơn.” Cân bằng nguyên tố hợp kim quan trọng hơn chỉ riêng hàm lượng niken. Crom, molypden, đồng và thành phần hóa học của môi trường sử dụng có thể thay đổi kết quả.
• “Hợp kim chống ăn mòn loại bỏ nhu cầu kiểm tra.” Khe hở, cặn bám, khuyết tật mối hàn, vùng tù đọng và sự cố quy trình vẫn có thể dẫn đến hư hỏng.
• “Cùng một mác có hiệu suất giống nhau ở mọi dạng.” Chiều dày, xử lý nhiệt, tình trạng đường hàn, độ hoàn thiện bề mặt và quy trình sản xuất ảnh hưởng đến tính năng và khả năng gia công.
• “Tính sẵn có trong kho chứng minh sự phù hợp.” Các kích thước sẵn có có thể thuận tiện về mặt thương mại nhưng không phù hợp về mặt kỹ thuật với yêu cầu thiết kế.
• “Chứng chỉ giải quyết mọi vấn đề chất lượng.” Chứng nhận là thiết yếu, nhưng kiểm tra khi tiếp nhận, kiểm soát nhận dạng và thử nghiệm theo ứng dụng cụ thể vẫn có thể cần thiết.

Xây dựng yêu cầu báo giá dựa trên dạng hư hỏng thực tế

Một RFQ hữu ích mô tả chức năng của bộ phận và điều kiện sử dụng cùng với ký hiệu vật liệu. Bao gồm môi chất, nồng độ khi có liên quan, nhiệt độ bình thường và khi bất thường, áp suất, số chu kỳ dự kiến, kích thước, dạng sản phẩm, tiêu chuẩn yêu cầu, trạng thái xử lý nhiệt, thử nghiệm, cấp độ chứng nhận, số lượng, thời gian giao hàng và mọi yêu cầu gia công hoặc cắt. Khi ứng dụng cuối liên quan đến điều kiện ăn mòn cao hoặc nhiệt độ cao, hãy xác định dạng hư hỏng dự kiến: ăn mòn rỗ, ăn mòn khe hở, nứt ăn mòn ứng suất, oxy hóa, thấm cacbon, rão, mỏi nhiệt hoặc ăn mòn-xói mòn.

Thông tin này cho phép nhà cung cấp chỉ ra liệu một mác được yêu cầu có khó tìm ở một dạng cụ thể hay không, liệu vật liệu thay thế có cần phê duyệt kỹ thuật hay không, hoặc liệu một nhóm hợp kim khác có thể giảm rủi ro trong vòng đời hay không. Điều này cũng giúp việc so sánh báo giá có ý nghĩa hơn. Giá đơn vị thấp nhất cho tấm, ống, thanh hoặc dây hiếm khi là chi phí dự án thấp nhất khi có phát sinh gia công lại, chậm đánh giá đủ điều kiện, sửa chữa mối hàn hoặc thay thế sớm.

Do đó, quyết định vật liệu tốt nhất không phải là lựa chọn từ danh mục. Đó là sự phù hợp được lập thành hồ sơ giữa môi trường, thành phần hóa học hợp kim, dạng sản phẩm, quy trình gia công, mức độ xác minh và tuổi thọ sử dụng dự kiến. Khi các điều kiện đó được xác định, tấm, lá, ống, thanh và dây hợp kim niken trở thành những lựa chọn kỹ thuật có thể quản lý thay vì những ẩn số đắt đỏ.
